Lautsprecher Bausätze
Von ASE/Vifa, Monacor, Klang&Ton, HobbyHiFi oder Intertechnik.

Bausatz Partybox CT 204
Bausatz Paar
+
:   kg
!
Beispielbild der fertigen Box

Bausatz Partybox CT 204 (K+T 6/2003)

Eine sehr gut klingenden Lautsprecherbox. Nicht nur für den Partykeller, sondern auch für DJ- und alle anderen Beschallungsaufgaben geeignet. Die Musikalität bleibt bei dieser Box keineswegs auf der Strecke, so das man sie auch für HiFi-Anwendungen einsetzen könnte.

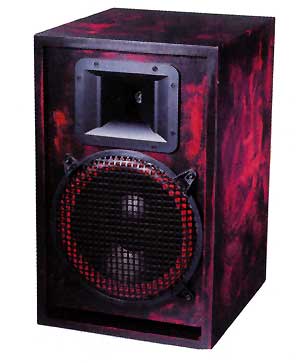

Das Bild zeigt ein Beispiel der fertigen Box. Das Gehäuse ist nicht im Bausatz enthalten !
Bauplan CT 204 (JPG 41 KB)


 Klang+Ton 6/2003
Technische Daten der fertigen Box:
Belastbarkeit: 200 W-RMS / 350 W-Max
Impedanz: 8 Ohm
Schalldruck: 93 dB (1W/1m)
Frequenzbereich: 60-20.000 Hz (-3 dB)
Der Bausatz enthält (für 1 Paar):
- 2x Hochtonhorn img MHD-240
- 2x Tiefmitteltöner img SP-300PA
- 2x Frequenzweichenbauteile in hochwertiger Ausführung:
       (I-Punkt-Spule für Bass, Luftspule, MKP und MKT Kondensatoren, 10W MOX Widerstände)
- 2x 30cm Stahlschutzgitter
- 8x Befestigungsklammern incl. Schrauben
- 16x Kunststoff Schutzecke, groß
- 4x Einbau-Stahlgriff, klappbar
- 2x PA-Anschlussterminal (je 2x Speakon-Buchse) oder LS-Terminal T-105 (Messing-Schraubklemmen vergoldet)
- 4x Beutel Sonofil Dämmvlies (Gleichwertig mit MDM-3)
- 1x MDM-5 Lautsprecher-Dichtband
- 3m Lautsprecherkabel 2x2,5mm²
- 140 Holzschrauben 4x20mm, schwarz
- Bauplan und den Testbericht der CT 204

Fett markierte Artikel sind entgegen der normalen K+T Ausführung zusätzlich enthalten!

Erforderliche Gehäusegröße (BxHxT) in mm: 358 x 580 x 400
Größe der Ausschnitte und Versteifungsbretter siehe Bauplan.

K+T Bausatz "MOMO" 6/2009
Bausatz Paar
+
:   kg
!

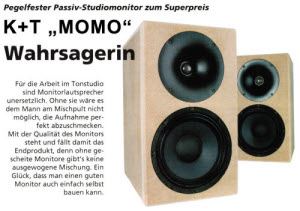

K+T Bausatz "MOMO" 6/2009
Klang + Ton Bausatz "MOMO"
2-Wege-System zur Verwendung als Studiomonitor oder pegelfeste HiFi-Box mit linearem Frequenzverlauf.

Technische Daten der fertigen Box:
Belastbarkeit: 150 W-RMS / 300 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB (1W/1m)
Frequenzbereich: 60-20.000 Hz (-3 dB)
Fertige Gehäusegröße (BxHxT): 25 x 43 x 32 cm
Der Bausatz enthält (für 1 Paar):
- 2x Hochtöner Monacor DT-300
- 2x Waveguide Monacor WG-300
- 2x Tiefmitteltöner Monacor SP-8/150PRO
- 2x Frequenzweichenbauteile in verbesserter Ausführung gegenüber der K+T Bestückung: Klang und Ton MOMO
   Für den Tiefmitteltöner: Luftspulen, MKT Kondensatoren, 10W MOX Widerstände
   Für den Hochtöner: Luftspule, Mundorf MCap 400 Kondensator, 10W MOX Widerstände
- 2x FR-4 Insel-Leiterplatte LP06
- 2x LS-Terminal Mundorf T-105 oder Speakon-Buchse Neutrik NL-4MPR
- 2x Bassreflexrohr BR/HP70
- 3x Beutel Dämmwolle-Vlies (je 2 Matten)  Monacor MDM-3
- 1x Lautsprecher-Dichtband Monacor MDM-5
- 2m Lautsprecherkabel 2x1,5mm²
- 40x Holzschrauben 4x20mm, schwarz
- Bauplan mit dem Testbericht der "MOMO" aus der Klang+Ton 6/2009
Erforderliche Zuschnitte pro Box in 19mm MDF (Nicht im Bausatz enthalten):
- 2x 43,0cm x 25,0cm
- 2x 39,2cm x 28,2cm
- 2x 28,2cm x 25,0cm
- 1x 28,2cm x 21,2cm
Abmessungen und größe der Ausschnitte siehe Bauplan Momo (pdf 0,6 MB)

Passende Endstufe für den Musikerbetrieb (MOMO mit Neutrik NL-4MPR): Monacor STA-500 mit 125 W-RMS an 8 Ohm.

Bausatz IT/Dayton BS/17AL
Bausatz Paar
+
:   kg
!
Beispielbild der fertigen Box.
Bausatz 2-Wege Baßreflex Standbox mit Dayton Lautsprecher
Dayton hat sich gerade mit seinen günstigen Chassis etabliert, die weitaus besser klingen, als der Preis vermuten lässt.
Das Bild zeigt ein Beispiel der fertigen Box. Das Gehäuse ist nicht im Bausatz enthalten !
 Klang & Ton 2/2009:
Fazit:
Für einen unschlagbaren Bausatzpreis bietet Intertechnik eine sauber abgetimmte und für die meisten Einsatzzwecke perfekt geeignete Standbox an. Bei diesem Preis, dem vertretbaren Bauaufwand und der gebotenen Qualität gibt es keine Argumente mehr gegen den Selbstbau...
 Bauanleitung BS/17AL (3,3 MB)

Technische Daten der fertigen Box:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 6 Ohm
Schalldruck: 82 dB (1W/1m)
Frequenzbereich: 35-20.000 Hz (-3 dB)
Fertige Gehäusegröße (BxHxT): 21,8 x 100 x 24,2 cm
Der Bausatz enthält (für 1 Paar):
- 2x Hochtöner Dayton DC28F-8
- 2x Tiefmitteltöner Dayton DA175-8
- 2x Frequenzweichenbauteile in verbesserter Ausführung gegenüber der IT-Bestückung:
   Pilzkernspule für Tiefmitteltöner, Luftspule, Mundorf MKP und IT MKT, MOX Widerstände, FR-4 Platine LP014
- 2x Terminal Mundorf T-105
- 2x Bassreflexrohr BR/HP70
- 6x Beutel Sonofil Dämmvlies
- 1x MDM-5 Lautsprecher-Dichtband
- 4m Lautsprecherkabel 2x1,5mm²
- 32x Holzschrauben 4x20mm, schwarz
- Bauplan und den Testbericht der 17AL von Klang+Ton 2/2009
Erforderliche Zuschnitte pro Box in 19mm MDF (Nicht im Bausatz enthalten):
- 2x 100cm x 24,2cm
- 2x 96,2cm x18,0cm
- 2x 24,2cm x 18,0cm
- 3x 10,0cm x 18,0cm
Abmessungen und größe der Ausschnitte siehe Bauanleitung BS/17AL (3,3 MB)

Bausatz Femto oder Femto 5 (Hobby HiFi 6/2010)
Bausatz Paar
+
:   kg
!
Femto

Bausatz Mini-Breitbandbox mit Vifa 8 NE 125/4 Breitbandlautsprecher in 2 Ausführungen.
Exzellenter Breitbänder-Bausatz. Ideal für den PC oder für kleine Stereo-Anlagen. In mehrfacher Ausführung auch sehr gut als Surround-Lautsprecher verwendbar. Wahlweise als normale Bassreflex-Ausführung (4.Ordnung) oder als Bassreflex mit Hochpasskondensator (5.Ordnung).

Hobby HiFi 06/2010:
"Ihren Hörtest bestritt die Femto nicht auf dem Schreibtisch des Autors, sondern im Hörraum an der Referenzanlage. Die Hördistanz wurde mit unter zwei Metern so kurz gewählt, wie es sehr kleinen Lautsprechern angemessen ist. Beide Femto-Versionen machten eindrucksvoll klar, dass es sich um weit mehr als um nett klingende PC-Böxchen handelt. Diese Lautsprecher spielen richtig erwachsen Musik. Gut, man kann es nicht krachen lassen. Natürlich nicht. Aber bei zurückhaltender Lautstärke klingen beide so fein und klar und lösen die Musik so vorzüglich von den Boxen, dass es die reine Freude ist. Ihnen gelingt eine saubere räumliche Darstellung mit einer deutlich punktgenaueren Platzierung von Stimmen und Instrumenten, als man es von vielen anderen, durchaus sehr guten Breitbändern kennt. Der mittels Computersimulation vorhergesagte Dynamikvorsprung von sechs dB für die Bassreflex-Femto stellt sich in der Praxis als nicht sehr groß heraus; beide stoßen ähnlich schnell an ihre Grenzen, wenn der Lautstärkeregler unvorsichtig bedient wird. Der Tiefbass-Vorsprung des Bassreflex-Systems fünfter Ordnung ist dagegen offensichtlich. Auch fasziniert die Klarheit und Feinzeichnung in den Mitten bei der Femto 5 noch etwas mehr. In den Höhen ist eine relativ forsche Gangart durchaus festzustellen. Die Klangbalance kippt aber nicht, bestens bekannte Stimmen klingen natürlich und vertraut. Alles wirkt nur eben relativ hell. Von Schärfe kann man aber nicht sprechen." ...

Technische Daten der fertigen Box:
Belastbarkeit: 25 W-RMS / 40 W-Max
Impedanz: 6 Ohm
Schalldruck Femto: 83 dB (1W/1m)
Schalldruck Femto5: 80 dB (1W/1m)
Frequenzbereich Femto: 70 -35.000 Hz (-3 dB)
Frequenzbereich Femto5: 50 -35.000 Hz (-3 dB)
Der Bausatz enthält (für 1 Paar):
- 2x Breitbänder Vifa 8 NE 125/4
- 2x Weichenbauteile in High-End Ausfürung
   Femto: Mundorf MCap400/15µF, Luftspule 1mm/0,33mH, MOX5/4,7 Ohm.
   Femto 5: Mundorf MCap400/12µF (8,2µF+3,9), Luftspule 1mm/0,47mH, MOX5/6,8 Ohm, 820µF Elko rau.
- 2x Terminal mit Leiterplatte LP-T 80
- FEMTO: 2x Bassreflexrohr,  FEMTO 5: 4x Bassreflexrohr  BR/HP35
- 1 Matte Sonofil Dämmvlies (1/2 pro Box)
- 1m MDM-5 Lautsprecher-Dichtband
- 1m OFC Lautsprecherkabel 2x1,5mm²
- 6x Holzschrauben 3,5x20mm, schwarz
- Bauplan und Testbericht der Femto aus Hobby HiFi 6/2010
Erforderliche Zuschnitte pro Box in 10mm MDF (Nicht im Bausatz enthalten):
Für Bassreflex Femto:
2x 210mm x 106mm
2x 106mm x 142mm
2x 190mm x 142mm
Für Bassreflex Femto 5:
2x 235mm x 117mm
2x 160mm x 117mm
2x 215mm x 160mm
Abmessungen und größe der Ausschnitte siehe Bauplan Femto ( MB)

Bausatz Pico Lino 2
Bausatz-Paar
+
:   kg
!
Bausatz Pico Lino 2
Bausatz Pico Lino 2 bzw. CC75
Mini-TML-Box aus Hobby HiFi 5/2007 und 2/2009.
Eine kleine Transmissionlinebox mit einem Vifa Breitband-Lautsprecher für alle Liebhaber von zeitrichtigem Hören. Den Anstoß zu diesem Projekt gab der Breitbänder 9 BGS 119/8 des dänischen Herstellers Vifa; der hervorragend die Höhen und auch den Bass wieder gibt.
Später wurde dieser durch den ungeschirmten Vifa 9 BG 119/8  ersetzt. Durch das Breitbandprinzip werden eine "frappierende Räumlichkeit" und eine "souveräne Tonalität" erreicht.
Auszug aus der Klangbeschreibung aus Hobby HiFi 5/2007
An der Testanlage im Hörraum der Redaktion tönte die zierliche Transmissionline richtig erwachsen. Sie bietet einen staubtrockenen und konturenscharfen Bass mit beachtlichem Tiefgang. Im Vergleich mit der Ur-Pico-Lino ist sogar etwas weniger Zurückhaltung bei der Lautstärke erforderlich: Auch wenn die schmucken Böxchen von originalgetreuen Pegeln nun einmal weit entfernt sind, wissen sie ihre Zuhörer mit größenbezogen respektabler Dynamik zu überraschen. Stimmen wirken absolut realistisch, Klangfarben trifft dieser Lautsprecher noch etwas besser als sein Vorgänger. Die Höhen begeistern mit einer Klarheit und feinen Durchzeichnung, die die Pico Lino 1 sogar deutlich in den Schatten stellt. Gab es bisher Anwender, die einen Superhochtöner favorisierten, so ist eine solche Ergänzung bei der Pico Lino 2 sicher nicht mehr erforderlich. Die gesteigerte Hochtonauflösung macht sich auch in einer deutlich ausgeweiteten Räumlichkeit bemerkbar. Wirkte die alte Pico Lino bei aller Exaktheit der Räumlichkeit doch etwas brav, so begeistert ihre Nachfolgerin mit einer geradezu opulenten Raumabbildung, zum Greifen plastischen Musikinstrumenten, präzise plazierten Stimmen und einer klaren Gliederung der musikalischen Bühne. Es gibt kein Ineinanderdriften von Stimmen und Instrumenten und kein Wandern in Abhängigkeit von der Tonlage: Die Räumlichkeit zeichnet sich durch perfekte Stabilität aus. Hier zahlt sich das Breitbandprinzip aus, das dank seines überlegenen Zeitverhaltens räumlich perfekte Illusionen ermöglicht, die mit Mehrwege-Lautsprechern nur höchst schwierig realisierbar sind."

Auszug aus dem Fazit in Hobby HiFi 2/2009
..."Mit dem Vifa 9 BG 119/8 ist die Pico Lino 2 jetzt noch etwas besser - und obendrein auch noch preiswerter."

Technische Daten:
- Maße (HxBxT): 33,5x18,2x24 cm
- Impedanz: 8 Ohm
- Empfindlichkeit: 83 dB (2,83V/1m)
- Frequenzbereich (-3dB): 50-28000Hz

Der Bausatz für 1 Paar enthält: (Hobby HiFi Empfehlung 2)
- 2 Stück Breitbänder Vifa 9 BG 119/8
- 2 Stück Terminal LP-T 80 mit Leiterplatte und vergoldeten Messingbolzen
- 8 Stück Schrauben PHS 4x20 schwarz
- 1m Lautsprecherkabel 2x1,5mm²
- 1 Beutel Sonofil Dämmaterial (1/2 Beutel pro Box)
- 1 Matte Damping 10 (1/2 pro Box)
- 2 Streifen MDM-5 Dichtband
- 2 Stück Luftspule 0,33mH, 1mm, 0.3 Ohm
- 2 Stück MKP-Kondensator Q4, 15µF/400V
- 2 Stück MOX5 Widerstand 3,3 Ohm
- 1 Stück Bauanleitung

Erforderliche MDF Zuschnitte für das Gehäuse sind nicht im Bausatz enthalten!
